沙烘干機結構性能

1、 組合揚料板

根據物料在烘干機內烘干過程中物性的變化，采用多種結構的組合揚料板，使物料在筒內形成均勻的料幕，與熱煙氣進行充分的傳熱和傳質，對于高濕的粘性物料，將有防堵塞阻料和破積球的鏈破裝置。對于流動性特好的物料，采用勺型弧板等。從而使其單位容積蒸發強度達40～80kg/m3.h，蒸發強度較傳統焦炭烘干機提高50～ 。

2、調心托輪裝置

烘干機采用不同于傳統焦炭烘干機托輪的軸承型號和結構形式，托輪與輪帶自約束保持線接觸，摩擦面接觸更寬泛均衡，保證了托輪與輪帶的使用壽命，增強了筒體運轉的穩定性。并適當減少托輪間夾角，減少運轉阻力，降低電耗。

3、合理調整轉速

根據烘干物料的理化性能不一，烘干的停留時間有所區別，設計采用理想的轉速運行，充分保證烘干質量，一般配用電磁調速或變頻調速電機。

4、收塵尾罩設計

根據不同烘干物料的要求，石油焦烘干機擴腔設計尾罩和改變尾氣流向，讓尾罩取到初級收塵作用，大大減少了后續收塵器的收塵壓力。

5、新型密封裝置

烘干機的前后密封圈借鑒了回轉窯的密封裝置，由迷宮裝置組成，耐溫耐磨，密封效果好，使用壽命長，安裝維護便利。

 沙烘干機工作原理

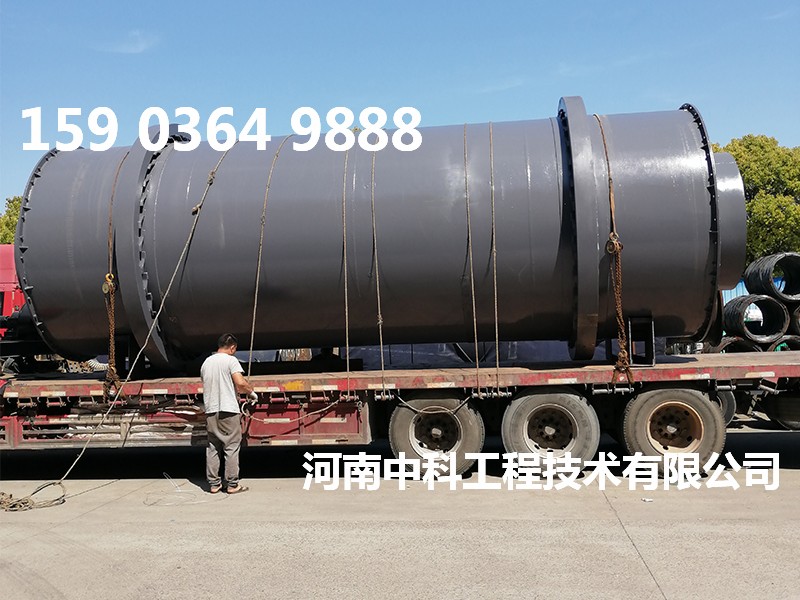

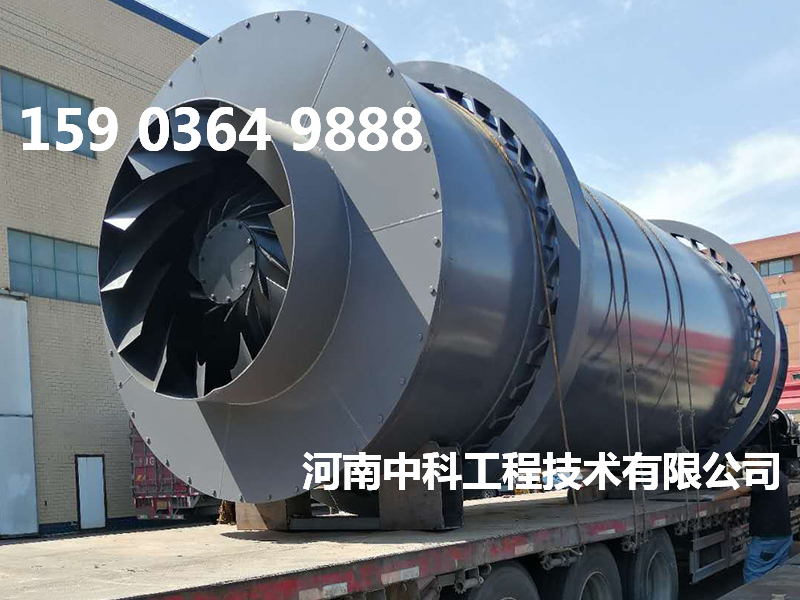

     沙烘干機是引進歐洲先進技術，由三個不同直徑的同心圓筒彼此相嵌組合而成的。筒內裝有不同角度和間距的揚料和導料板，這種結構能夠保證被烘干物料在重力作用下沿著螺旋的運動方向運動，在筒內保持足夠的時間和充分的分散度，使被烘干物料在筒內與來自熱風爐內的熱氣流進行充分的熱交換。特殊的三筒結構，使內筒和中筒初被外筒包圍而形成了一個自身保溫系統，內、中筒體表面散發的熱量參與到外一層筒內物料的熱交換，而外筒又處在熱氣流的低溫端，所以筒體的散熱面積和熱能損失明顯降低。

 沙烘干機優勢

特殊的三筒結構，使內筒和中筒被外筒包圍而形成了一個自身保溫系統，內、中筒體表面散發的熱量參與到外一層筒內物料的熱交換，而外筒又處在熱氣流的低溫端，所以筒體的散熱面積和熱能損失明顯降低。烘干機能充分利用余熱，減少散熱損失，增加熱交換面積，使烘干機的單位容積蒸發強度大大提高，從而有效地提高了熱能利用率，降低了能耗，使三筒烘干機的熱效率得到較大幅度的提高。由于套筒烘干機的特殊結構，筒體的長度是單筒轉筒烘干機的三分之一，基礎面積比單筒轉筒烘干機節約65%左右，基礎投資相應降低。烘干機采用托輪與輪帶的摩擦傳動，傳動功率低，降低了設備工作時的噪音。密封系統采用了微接觸技術，密封效果更佳，減少了粉塵污染。
